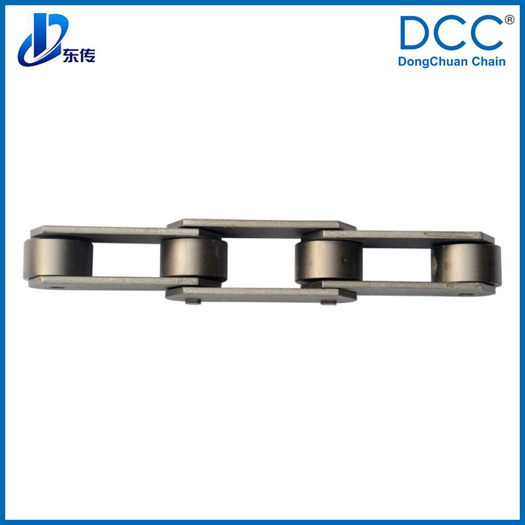

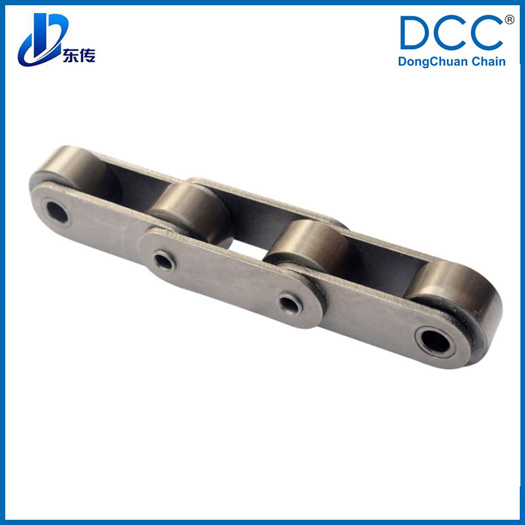

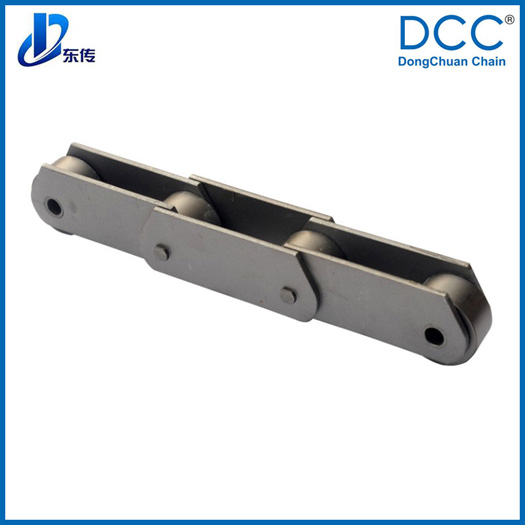

大節距重型馱載鏈
http://floorgd.cn/uploadfiles/211.149.195.244/webid148/source/201507/20315.jpg
  • 大節距重型馱載鏈

  •   東傳全國咨詢熱線:
  • 0519-88710908
  • 在線咨詢
    • 大節距重型馱載鏈
    • 大節距重型馱載鏈
    • 大節距重型馱載鏈
詳細描述:

大節距重型馱載鏈的銷軸和套筒都經過整體硬化處理,由此允許在較高的壓力下鉸接在一起,而且可以承受經滾柱傳遞的載荷壓力和嚙合時的沖擊。各種強度的輸送鏈都有一系列不同的鏈條節距:最小鏈條節距取決于鏈輪輪齒對足夠強度的要求,而最大鏈條節距通常是由鏈板和通用鏈條的剛性決定的,如果有需要,通過強化鏈板之間的套筒就可以超越額定的最大鏈條節距,但是必須在輪齒中保留用以清除套筒的間隙。節距范圍為300-700mm,極限拉伸載荷從588-5400kN,同一種極限拉伸載荷有一至六種節距規格的鏈條可供選擇,在此種節距大小并不完全反映鏈條強度的大小。這種大節距重型駝載鏈的結構較多,其中滾子直徑有125mm、135mm、150mm、175mm、245mm五種。以下為各型號鏈條的詳細參數。

大節距重型馱載鏈

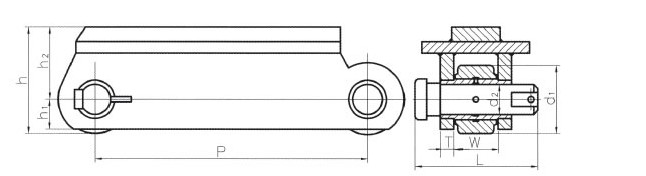

Chain no.Pitch P1(mm)Diameter of roller d1(mm)Diameter of pin d2(mm)Inner width of inner link b1(mm)Length of pin L(mm)Data of sidebarTensile strength Q(KN)
h(mm)h1(mm)h2(mm)T
M-A170024578155355340103217.5385400

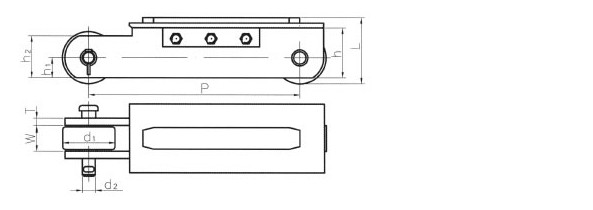

Chain no.Pitch P1(mm)Inner width of inner link b1(mm)Diameter of roller d1(mm)Diameter of pin d2(mm)Data of sidebarTensile strength Q(KN)
h(mm)h1(mm)h2(mm)L(mm)T(mm)
JL603003006012528154.5459213712588
JL604004006012528154.5459213712588
JL605005006012528154.5459213712588
JL903003006213530177.55611015616882
JL904004006213530177.55611015616882
JL905005006213530177.55611015616882
JL90300W3007813530177.55611017216882
JL90400W4007813530177.55611017216882
JL90500W5007813530177.55611017216882
JL1303003007615038.518863113187161274
JL1304004007615038.518863113187161274
JL1305005007615038.518863113187161274
JL1306006007615038.518863113187161274
JL1604004008517541.5221.5751341981191569
JL1605005008517541.5221.575134198191569
JL1606006008517541.5221.575134198191569
